Назначение изделия

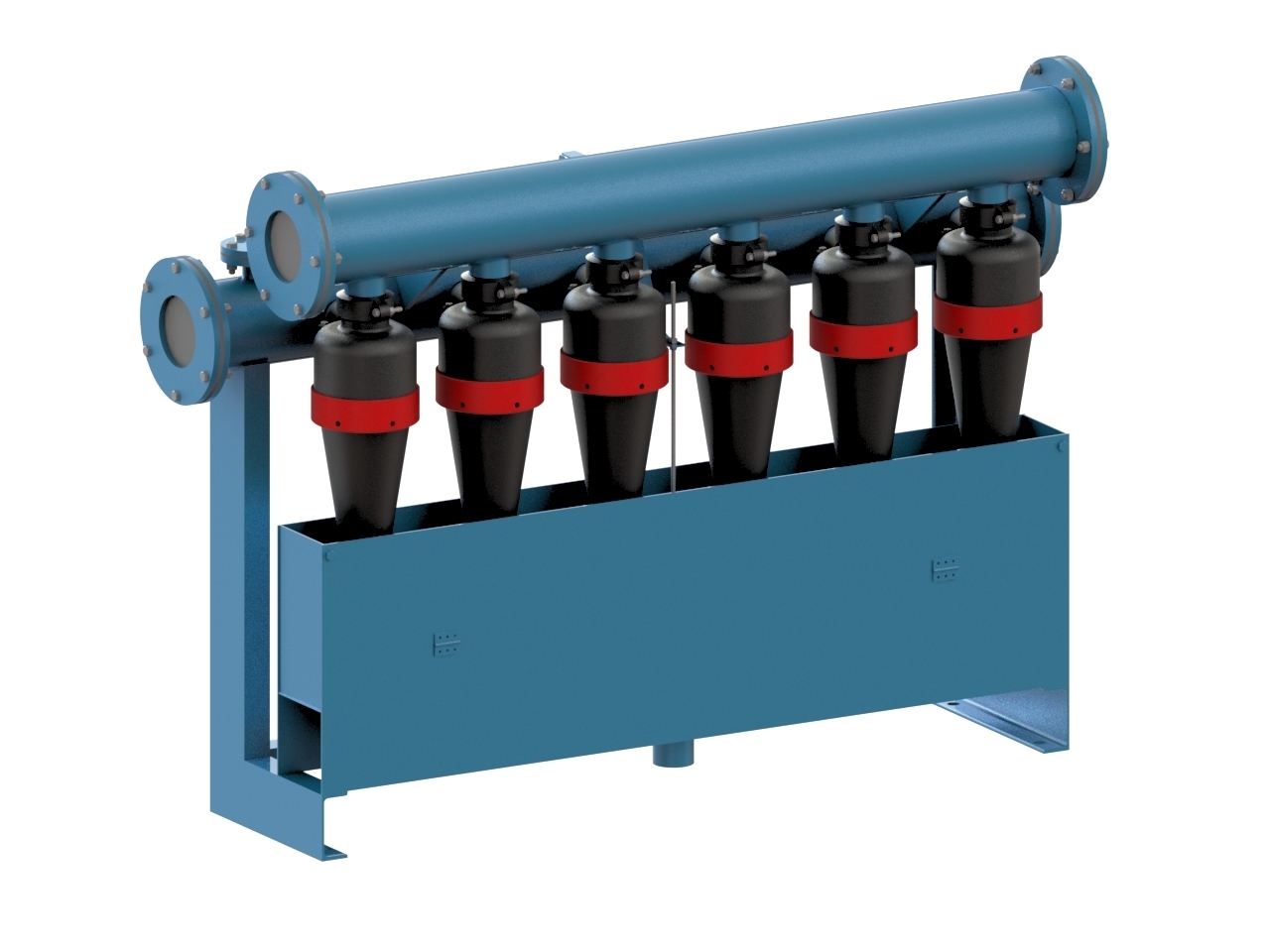

Илоотделитель гидроциклонный предназначен для очистки неутяжеленного бурового раствора от частиц выбуренной породы при бурении нефтяных и газовых скважин,применяется в составе циркуляционных систем буровых установок всех классов.

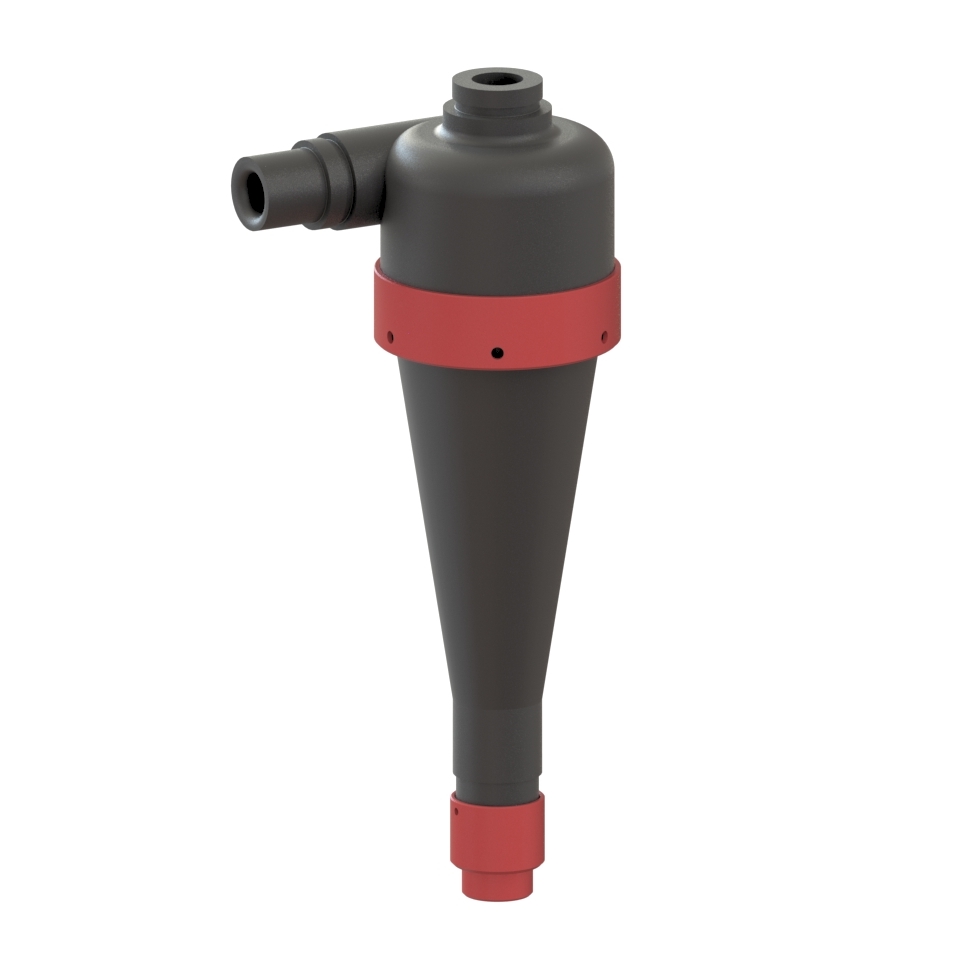

Гидроциклон илоотделителя ИГ-45М изготовлен из износостойкого полиуретана, а толщина стенок конусов в наиболее изнашиваемой части увеличена. Компактность конструкции позволяет удачно компоновать с другим оборудованием при монтаже систем очистки. Гидроциклон не требует регулировок в процессе работы. В зависимости от свойств бурового раствора устанавливаются быстросменные насадки с разным диаметром сбросовых отверстий. Гидроциклон может устанавливаться как отдельным узлом, так и в составе батареи.
Технические характеристики
| Пропускная способность, м3/с (л/с), не менее | 0,045 (45) |
| Наименьший размер частиц плотностью 2600 кг/м3, удаляемых на 95% и более, при работе на буровом растворе плотностью 1100 – 1200 кг/м3, мм | 0,05 |
| Диапазон регулирования диаметра пескового отверстия, мм | 20 – 12 |
| Рабочее давление перед гидроциклонами, МПа | 0,3 |
| Количество гидроциклонов, шт | 6 |
| Диаметр гидроциклонов, мм | 150 |
| Габаритные размеры, мм длина ширина высота | 1700 525 1230 |
| Масса комплекта, кг | 235 |

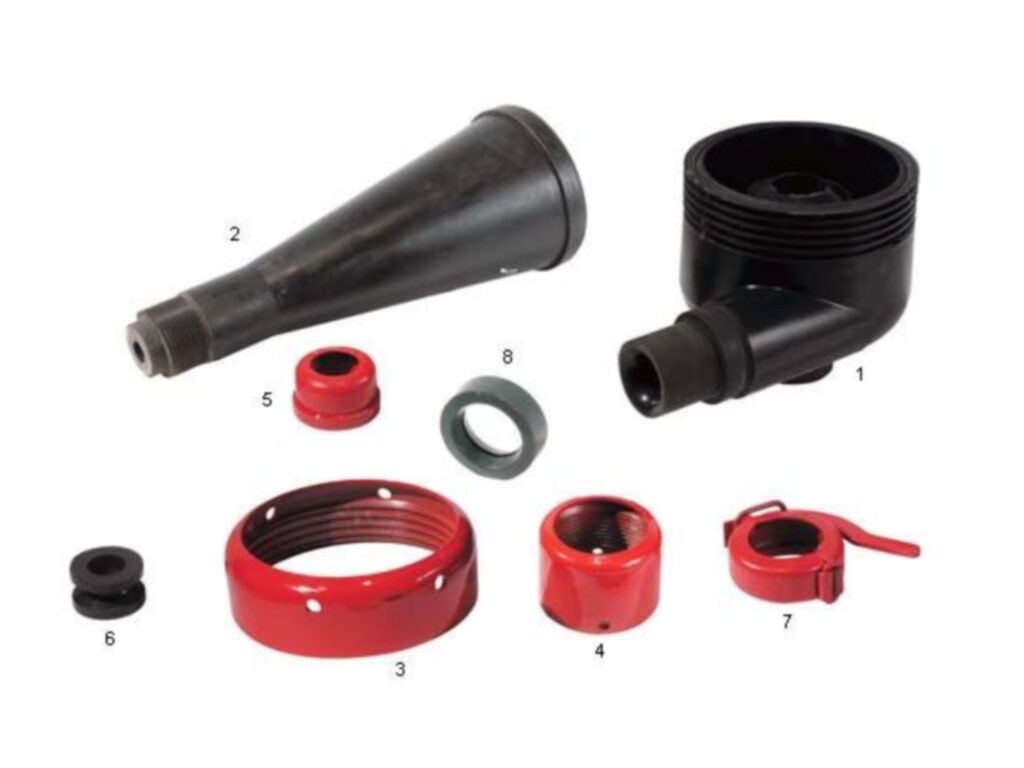

Запасные части гидроциклона ИГ-45М
| 1. | Улитка гидроциклона | ИГ 45М.01.00.001 |
| 2. | Конус гидроциклона | ИГ 45М.01.00.002 |
| 3. | Гайка гидроциклона | ИГ 45М.01.00.003 |
| 4. | Гайка гидроциклона | ИГ 45М.01.00.005 |
| 5. | Стакан гидроциклона | ИГ 45М.01.00.006 |
| 6. | Диафрагма | ИГ 45М.01.00.004 |
| 7. | Хомут гидроциклона | ИГ 45М.07.00.000 |
| 8. | Манжета хомута | ИГ 45М.07.00.005 |
