Назначение изделия

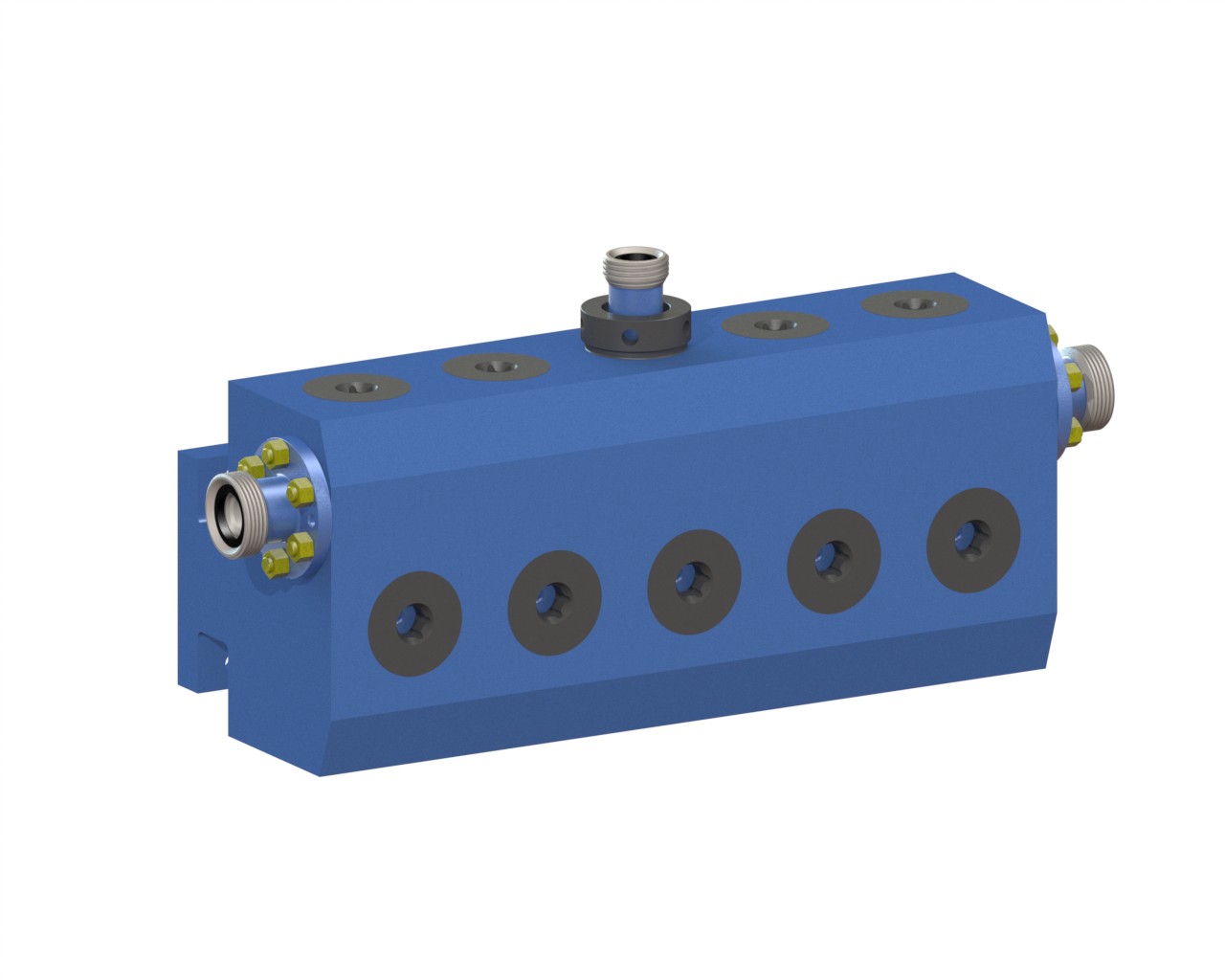

Пятиплунжерные насосы SPM QWS 2500 предназначены для периодического обслуживания скважин, такого как кислотная обработка, гидравлический разрыв пласта, заглушение и т.д. Требуемые типоразмеры плунженров, узлы уплотнения плунжеров, узлы клапанов, нагнетательные фланцы и всасывающие коллекторы к гидравлическому узлу формируются заказчиком и поставляются в соответствии с договором на поставку.
Технические характеристики
| Максимальный уровень мощности | 2500 л.с. (1865 кВт) |
| Максимальная нагрузка на плунжер | 87239 кг |
| Длина хода плунжера | 8″ (203.2 мм) |
| Вес гидравлического узла | 2200 кг |
Запасные части для насоса SPM QWS 2500 с плунжером 5″
| № | Наименование детали | Шифр Промо-Групп | Номер SPM | Кол-во |
| 001 | Гидравлический цилиндр 5” | PG.02.04.00.001 | 2P100350 | 1 |
| 002 | Гайка упорная крышки всасывания и нагнетания | PG.01.02.00.002 | 4P100130 | 8 |
| 003 | Крышка камеры нагнетания | PG.01.03.00.003 | 3P100231 | 3 |
| 004 | Крышка камеры всасывания | PG.01.03.00.004 | 3P106935 | 5 |
| 005 | Гайка крышки датчика | PG.01.02.00.005 | 4P101259 | 2 |
| 006 | Крышка датчика с резьбой 2” под манометр | PG.01.03.00.006 | 2P100586 | 2 |
| 007 | Седло клапана | PG.01.03.00.007 | Р105753 | 10 |
| 008 | Уплотнение седла клапана | PG.01.03.00.035 | P102173 | 10 |
| 009 | Плунжер 5” | PG.01.04.00.008 | 3P100233 | 5 |
| 010 | Гайка корончатая | PG.01.04.00.009 | 3P100236G | 5 |
| 011 | Кольцо фонарное | PG.01.04.00.010 | 4P100238 | 5 |
| 012 | Кольцо опорное | PG.01.04.00.011 | 4P100237 | 5 |
| 013 | Кольцо головное (уплотнение мягкое) | PG.01.04.00.012 | P100246HP | 5 |
| 014 | Кольцо уплотнительное (уплотнение жесткое) | PG.01.04.00.013 | P100245HP | 10 |
| 015 | Кольцо нажимное | PG.01.04.00.015 | 4P100239 | 5 |
| 016 | Кольцо маслосъемное | PG.01.04.00.016 | P101382HP | 5 |
| 017 | Упор всасывающего клапана | PG.01.03.00.017 | 3P100232 | 5 |
| 018 | Пружина клапана | PG.01.03.00.018 | 4Р100235 | 10 |
| 019 | Фланец напорный 3” | PG.02.02.00.020 | 3Р101348 | 2 |
| 020 | Уплотнение крышки всасывания | PG.01.03.00.021 | P100230 | 5 |
| 021 | Кольцо упорное (квадратное) | PG.01.03.00.051 | 3P106933 | 5 |
| 022 | Уплотнение крышки нагнетания | PG.01.03.00.022 | P100230 | 5 |
| 023 | Уплотнение фланца напорного | PG.02.02.00.023 | Р100279 | 2 |
| 024 | Шпилька 1”– 8 UNC х 3-1/2” | PG.01.02.00.024 | Р14896 | 12 |
| 025 | Гайка 1” – 8 UNC | PG.01.02.00.025 | Р14897 | 12 |
| 026 | Уплотнение БРС 3” | PG.01.02.00.026 | 4Р10258 | 2 |
| 027 | Уплотнение БРС 2” | PG.01.02.00.027 | 4P10229 | 2 |
| 028 | Клапан | PG.01.03.00.800 | Р105743 | 10 |
| 029 | Вкладыш клапана | PG.01.03.00.033 | Р105363 | 10 |
| 030 | Всасывающий коллектор 6” | PG.02.06.00.000 | 2A111214 | 1 |
| 031 | Зажим плунжера в сборе | PG.01.04.00.100 | 3P100148 | 5 |
